風華高科貼片磁珠規格型號識別方法
瀏覽次數:5535
|
發布日期:2022-08-02

風華高科的貼片磁珠產品規格型號繁多,但是其型號命名方式均采用同一個標準,以風華高科貼片磁珠的型號命名方法加以說明:

風華磁珠

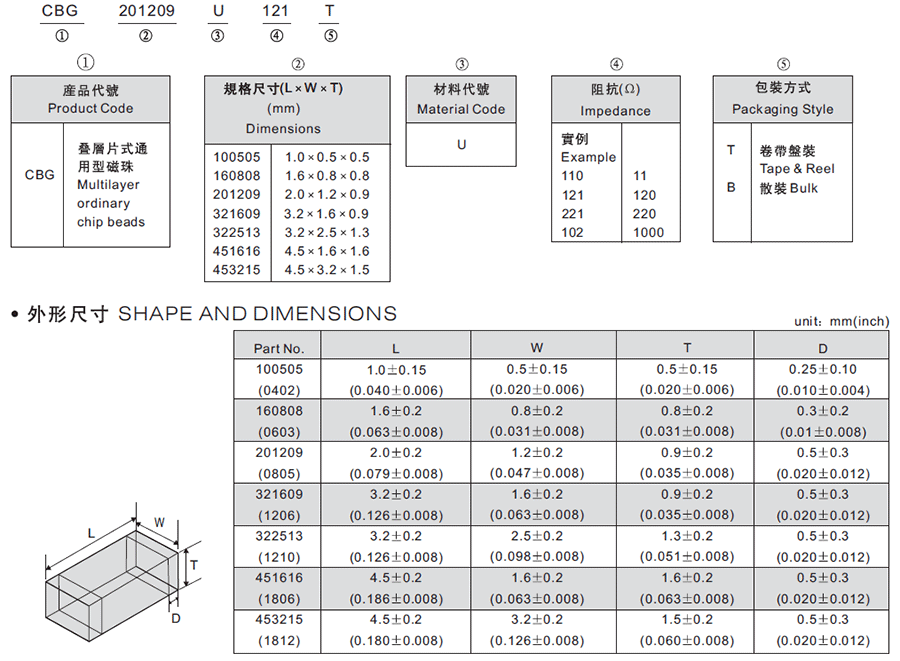

風華磁珠: CBG 201209 U 121 T

1、磁珠產品代號:CBG表示該磁珠屬于-通用型磁珠 其他代號為: CBW:大電流型貼片磁珠;CBY:尖峰磁珠;CBH:低頻高阻磁珠;CBM:超大電流磁珠;CBA:磁珠排。

2、磁珠封裝尺寸:風華貼片磁珠的封裝尺寸共有7個,分別是:100505(0402),160808(0603),201209(0805)、321609(1206)、322513(1210),453215(1812)

3、材料代號:字母U表示陶瓷,字母A表示鐵氧體

4、磁珠阻抗代號:單位是歐姆。磁珠阻抗采用三位數表示法,前兩位是有效數字,后一位是零的個數。121表示120歐姆歐姆

5、磁珠包裝方式:T表示編帶包裝,有時候T會省略不寫,默認均為編帶包裝。B表示散裝。
